Čert - prevodovka

-> Marcius: -> Gryzly: díky za informace

-> Gryzly: ne vpohodě, já jen že se mě na to ptal čert tak jsem slíbil že se zeptám zdeny jak to teda je ono to prvně mělo být ze dvou kusů, ale nakonec to je z jednoho... vono taťka to taky překroutí takže mě se domů donese taky jiná informace

-> Marcius: To je tak když dělám prostředníka přes tři lidi. ;-)

čaute všichni, ta převodovka na fotkách je moje. ve středu jsem mluvil se zdenou a prý tam je jen jeden O-kroužek. Navíc je to vyrobený prý z jednoho kusu (soustružníkovi se to nakonec povedlo - sehnal malej vnitřní nůž. Nicméně složit to ze dvou kusů a slepit byl původní nápad, který by šel realizovat.

-> čert: Jo ten kus na fotce dole je udělanej ze dvou kusů, protože soustružník neměl nůž kterým by se tam dostal. Ale úzkým nožem by to mělo jít udělat.

-> m8rinek: Ještě přesně nevím jak, ale právě z důvodu malého průměru je to pouzdro prej slepeno z více částí.

-> čert: no gryzlymu to někdo tak udělal... já s tim za dvornim nástrojařem ještě nebyl, ale alespoň jeden by měl jít...

-> m8rinek: a je to proveditelný jak jsi to nakreslil? myslím tím, jestli tam soustružník dokáže udělat drážku na O-kroužek (nebo dva). Musí dostat nůž do průměru 12mm. Nevím jestli se dělá takovej malej nůž....

-> Matthes, záškodník z TechWebu: to jo, ale myslel jsem to k rozměru O-kroužku co napsal Gryzly

-> Matthes, záškodník z TechWebu: nicméně má pravdu nesedí rozměr bude to 12x14x1



a koukám, že já to mám taky špatně(chyba ve výkresu), nicméně počítám s Okruhem 11x13x1

-> čert: Tam ale musi bejt nejakej presah ne? Kdyby to bylo takhle presne tak to asi moc neutesni.

-> Gryzly: pokud je ten O-kroužek 2mm tak vnějsí průměr musí být 16mm, protože vnitřní je 12mm...

-> m8rinek: Jo je jen jeden, ale dva určitě taky neuškodí.

-> Gryzly: takže je nakonec jen jeden?

-> m8rinek: Tak O krouček je tam prej jen jeden a je 12x14x2 a je uprostřed v tom širokém místě, protože když bys to na O koružek udělal tak jak máš, tak by tam bylo málo materiálu a mohlo by se to ulomit. Ten O kroužek bude cca ve vzdálenosti 13mm od kraje vložky.

-> Gryzly: Jasnačka, netušíš jaké okroužky jsi použil, či jaké se dělaly zádlaby co do průměru?

-> m8rinek: Nádhera, ukážu to kolegovy kamarádovy od kterýho to mám, Ale domnívám se, že ty Okroužky jsou dál od sebe, jeden je nazačátku druhý na konci. A průměry pro prachovku bude lepší změřit na převodovce, nebo na prachovce.

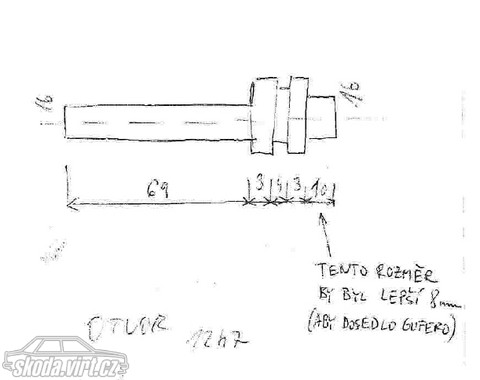

-> m8rinek: Tady je náčrtek. středový otvor je 12h7, venkovní průměr části v převodovce je 16mm, ve vnitřním otvoru jsou dvě drážky na kroužek. Průměr pro gufero je lepší dělat podle gugera, protože jsou prej dva typy.

Gryzly 23.09.10 21:37:42

-> Gryzly: sám to odmítám, nicméně... Nebyla by nějaká dokumentace? Díky

-> Gryzly: Já bych taky vzal 2ks kdyby se něco dělalo

-> Gryzly: taky bych měl případně o jednu trubku zájem ;-)

-> Gryzly: fakt by to neslo? aspon dva kusky (garde+rapid)

-> darklord: Ani maloseriová výroba se nepředpokládá, mosazná vložka byla vyrobena formou melouchu.

-> Gryzly: kde sa da objednat to viko? :) v klude dodam par kuskov aj s tiahlami

-> Tuner#2: -> Nwkt: však ak má elektrické tacho tak urobím silonovú zátku na sútruhu dám silikonu a klepnem ju tam

-> Nwkt 23.09.10 08:16:42: No právě

-> suri: Jenže když někdo ten náhon nemá ...

-> Gryzly: když se to utěsní O kroužkem jak píše suri tak to sice kolem hřídelky může téct, ale do náhonu tacha, pokud je neporušenej bovden náhonu tak to ven neteče. Mám to tak a je to v pohodě už 4 roky...

-> suri: kolem hřídelky se ti to hýbe i u toho náhonu.

-> Tuner#2: na náhone nie je problém tam sa dá o krúžok natrie silikonom nastaví a zloží a nepotrebuješ s tým hýbať , tu sa ti to hýbe

-> Gryzly: zajimavej napad,taky jsem nad necim podobnym premejslel.Myslim si,ze to fungovat bude.

petr s 22.09.10 20:41:25 napsal:

→ Nwkt: Něco podobného vyšlo před 20 lety v udělej

si sám



v čem to bylo jiný? bylo to lepší/horší

-> Gryzly: díky za fotky

-> Tuner#2: Zalejt medvedim hovnem Skvela rada pro showcar.

Pěkný, pěkný jen škoda že nejvíc oleje bleje přes náhon tachometru. Musím to nějak pokoukat jak ho zazdít

-> Nwkt: Něco podobného vyšlo před 20 lety v udělej si sám

-> Nwkt: Já testovat nebudu, je to jednoho Ládi tady z virtu a dělal to jeden Zdenda tady z virtu. Z jeho produkce to je první kus. Petr S možná ví o dalších funkčních vzorcích.

-> Gryzly: Kdy se bude testovat?

-> Gryzly: Ale fungovat to bude

-> Nwkt: Proto se to dělalo. jeden kroužek a manžetka je málo. Ted tam jsou dva O kroužky, otvor těsně na míru, gufero a manžetka. Je to prototyp, ještě to nejezdí.

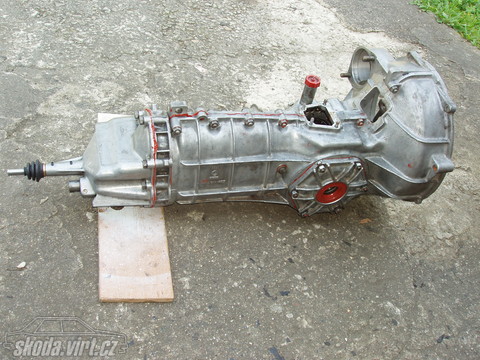

a celek.

Zabrání to taky úniku oleje? Jinak zajímavý řešení

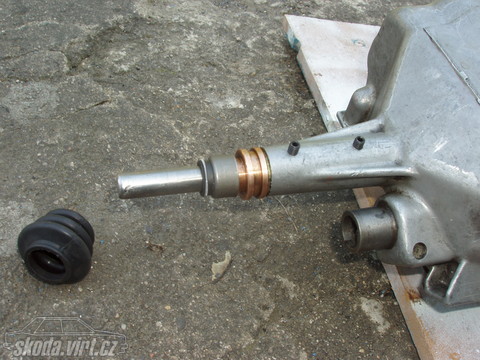

Tady je detail toho utěsnění táhla. Do odfrézovaného víka se zalisuje nebo zalepí mosazná vložka, která se zajistí dvouma červíkama. Na konci je gufero ventilu LIAZ, ve vložce jsou ještě gumové O kroužky. Gufero je spíš aby se dovnitř nedostal bordel.
